1.2738h鋼料價(jià)格_預(yù)硬

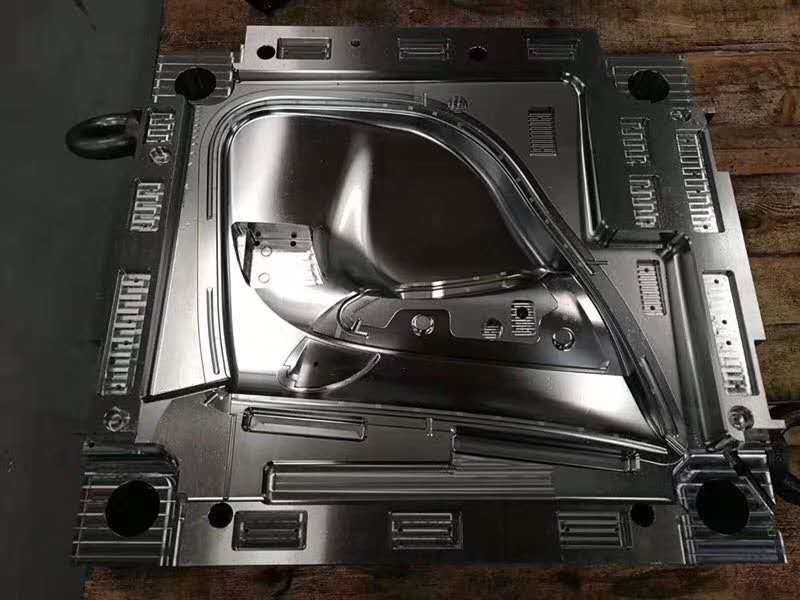

磨削回火模具時(shí)，為防止磨削裂紋和表面軟化，應(yīng)注意:充分冷卻；研磨壓力合適；加工工藝合理。鋼預(yù)硬化鋼具有良好的拋光性能，通常用氧化鋁或石膏拋光。先粗拋光，然后用越來越細(xì)的磨料拋光。每次更換磨料都要改變拋光方向，更后的拋光時(shí)間不能太長，否則會(huì)影響模具表面的粗糙度。滲氮可提高模具表面硬度1.2738h，提高鋼材價(jià)格，提高性能和耐腐蝕性。雖然這種鋼已經(jīng)過預(yù)硬化，但它的硬度仍可通過熱處理來提高。c:0.35-0.46 si:0.2-0.4 Mn:1.3-1.6P:≦0.035s:≦0.005 cr1:. 8-2.2 mo:0.15-0.25 ni:0.9-1.2中國GB標(biāo)準(zhǔn)品牌3cr2NiMo，。美國AISI標(biāo)準(zhǔn)等級P20+Ni， 日本JIS標(biāo)準(zhǔn)級PDS5S，美國AISI標(biāo)準(zhǔn)級P2UMODIFIED，瑞典進(jìn)口標(biāo)準(zhǔn)級IMPAXHIHARD，瑞典瑞典標(biāo)準(zhǔn)級718(HH)1。材料硬度均勻2。卓越的拋光性能。良好的加工性能。預(yù)硬化塑料。模具鋼5.可以應(yīng)用滲氮。6.合適的表面處理，如:鍍鉻(樣品硬度340HBW，室溫和高溫下)1)溫度20°C/200°C/400°C，密度7.8g/cm/7.75g/cm/7.7g/cm。2)溫度20200°C/20400°C，線膨脹系數(shù):12.6×10K/13.5×10K。3)溫度20°C/200°C/400°C，熱導(dǎo)率29.0 W (m K)/29.5 W (m K)/31.0 W (m K) 4)溫度20°C/200°C/400°C，2)溫度20°C/200°C/400°C，條件屈服強(qiáng)度980MPa/925MPa/770MPa。3)溫度20°C/200°C/400°C，面積收縮率49%/51%/52%4)溫度20°C/200°C/400°C，延伸率13%/14%/16%5)溫度20°C/200°加熱溫度600°C(退火狀態(tài))，550°C。(調(diào)質(zhì)狀態(tài))，保溫時(shí)間按每50mm壁厚確定1h，保溫后隨爐冷卻。預(yù)熱溫度C，淬火溫度C，保溫30min(模具必須在保護(hù)氣氛下淬火，避免氧化脫碳)。冷，涼到5070℃，馬上回火?；鼗饡r(shí)間根據(jù)工件厚度確定，每25mm回火1h，至少2h?；鼗饻囟葹?80 ℃/ 200 ℃/ 300 ℃/ 400 ℃/ 500 ℃/ 600 ℃,硬度為52 HRC/51 HRC/48 HRC/46 HRC/42 HRC/34 HRC。鋼的表面硬度可通過火焰或感應(yīng)淬火處理提高到50HRC，然后在淬火后空冷。一般淬火介質(zhì)可用于小型模塊，淬火后應(yīng)立即進(jìn)行回火，回火溫度為c .滲氮溫度×滲氮時(shí)間:525 C× 20 h，滲氮層厚度0.30mm 525 Cx30h，氮化層厚度0.35mm525°c×50h，氮化層厚度0.50毫米..在570℃軟氮化2h后，模具表面硬度約為700HV，氮化層深度約為0.1mm。1.-用皮革線、梨形線和石頭狀線蝕刻模具。2.-文具盒、日用品容器等光澤度要求高的透明塑料模具。3.-特別適合硬膠(PS)和不破膠(ABS)的零件. 4 .-冰箱、空調(diào)等產(chǎn)量要求高的大型模具。蘇州東锜精密模具材料有限公司位于環(huán)境優(yōu)美、交通便利的江蘇省蘇州市。對于國內(nèi)外大、中、小型企業(yè)，本公司壓鑄已久。模具鋼合金結(jié)構(gòu)鋼，冷加工模具鋼、高速鋼，塑料模具鋼硬質(zhì)合金等。主要是批發(fā)銷售。
本文部分內(nèi)容來源于網(wǎng)絡(luò)，我們僅作為信息分享。本站僅提供信息存儲(chǔ)空間服務(wù)，不擁有所有權(quán)，不承擔(dān)相關(guān)法律責(zé)任。如發(fā)現(xiàn)本站有涉嫌抄襲侵權(quán)/違法違規(guī)的內(nèi)容，請發(fā)送郵件至tokaits@163.com舉報(bào)，一經(jīng)查實(shí)，本站將立刻刪除。
